Réseau M-Bus

Réseau M-Bus

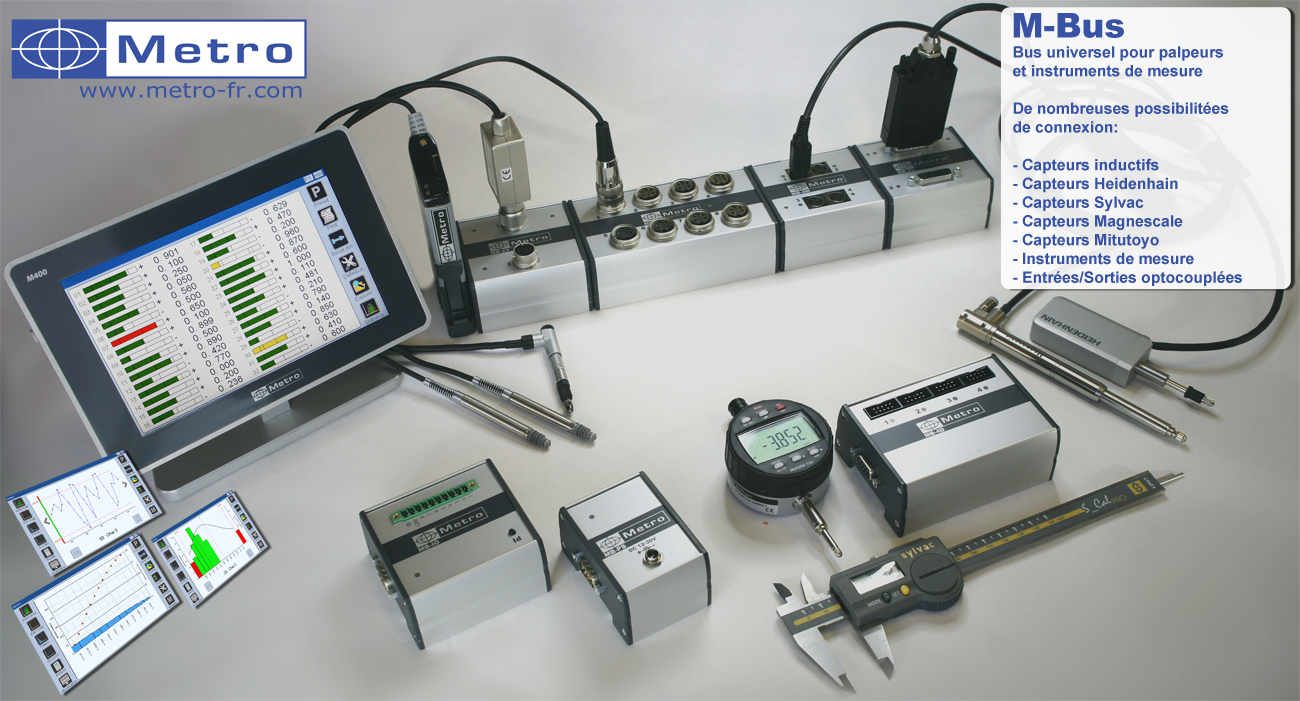

Depuis 1996 le réseau M-Bus de Metro permet de connecter de nombreux palpeurs et instruments de mesure provenant de différentes marques vers les afficheurs Metro.

Ce système de bus permet à l'utilisateur de conserver les capteurs qu'il possède déjà en lui offrant la possibilité de les connecter aux afficheurs Metro afin d'avoir des performances et fonctionnalités plus avancées. Le M-Bus est basé sur une transmission RS485 offrant la possibilité de déporter les capteurs de l'afficheur sans perte de signal. Le câblage se trouve aussi simplifié.

voir les produits

Télécharger la brochure Metro

Télécharger la brochure Réseau M-Bus

Télécharger le pdf (14.21Ko)

Les boîtiers M-Bus ainsi que leur électronique ont été repensés en 2012 afin d'offrir de plus grandes performances aux utilisateurs. Les modules M-Bus sont aujourd'hui fabriqués dans un profilé d'aluminium anodisé permettant d'être montés sur un rail DIN. Ces boîtiers sont très robustes et adaptés à une utilisation en milieu industriel sévère.

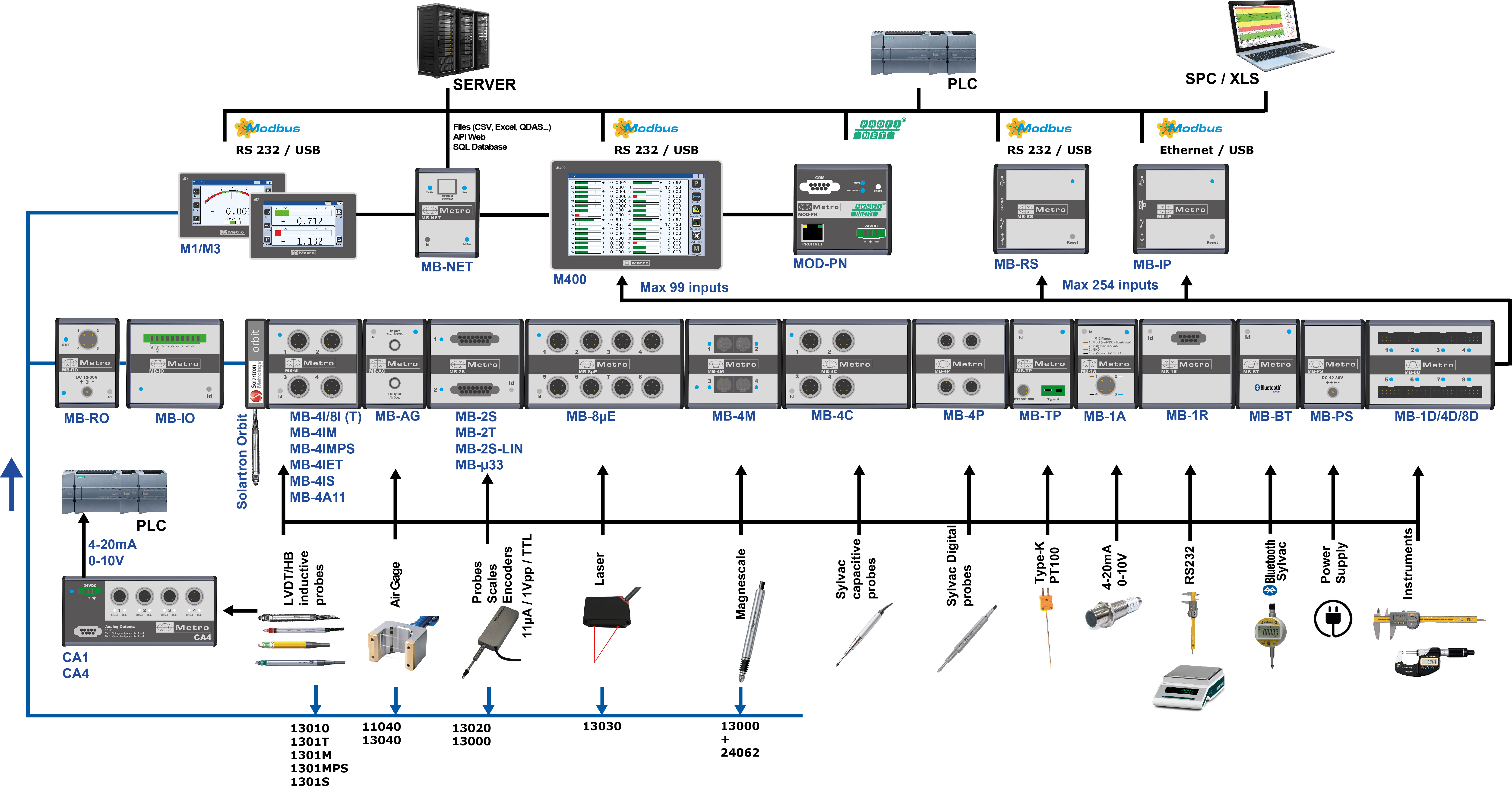

Voici la liste des modules disponibles :

Réseau M-Bus

TOUS LES MODULES

Modules maître

Modules accessoire

Modules pour mesure dimensionnelle

Modules d’automation

Module de communication

MB-RS

Module maître pour connecter le Multiplexer M-Bus à un PC ou un PLC via RS232 ou USB.

MB-IP

Module maître pour connecter le Multiplexer M-Bus à un PC ou un PLC via Ethernet ou USB.

MB-TP

Module pour connecter 1 capteur de température. Il peut être utilisé sur un M3 ou M400 avec différents objectifs : -émettre une alarme lorsque la température a changé depuis le dernier preset -afin de compenser les variation des mesures capteurs en fonction de la température.

MB-PS

Module d'alimentation pour M-Bus Ce Module peut s'avérer nécessaire quand le nombre de capteurs sur le M-Bus est trop élevé.

MB-1R

Module 1 entrée RS232 pour connecter instrument, balance ...

MB-1A

Module avec 1 entrée analogique

Module pour connecter un appareil avec entrée analogique 4-20mA ou 0/+10V

MB-RO

Module avec une sortie relais, pour pilotage du sytème d'économie d'air ou de sortie des capteurs pneumatiques

MB-RC

Module à 4 boutons programmables.

MB-4i / MB-8i

Module pour connecter 4 ou 8 capteurs inductifs au maximum

MB-AG

Module connectant 1 tampon / bague pneumatique

MB-2S & 2S-LIN

Modules pour connexion de 2 capteurs Incrémentaux Heidenhain

Sortie courant 11µA ou tension 1Vpp.

MB-BT

Connexion en blue tooth des instruments Sylvac

MB-4C

Connexion de 4 capteurs capacitifs Sylvac

MB-4M

Connexion de 4 capteurs Magnescale

MB-2T

Connexion de 2 capteurs ou codeurs TTL

MB-1D / MB-4D

Connexion de 1 ou 4 instruments de mesure (micromètre, indicateur numérique, balance, etc.) de toutes marques

MB-8µE

Connexion de 8 capteurs laser de Micro Epsilon ref optoNCDT 1320/1420

MB-IO

Module pour automation avec 8 entrées/sorties optocouplées.

Compatible avec Afficheurs M3 et M400 et modules maitre MB-RS / MB-IP

MB-RL

Le MB-RL met à niveau les anciens écrans Monocote équipés de la carte relais en option. Compatible avec les afficheurs M3 / M400

MB-NET

Module de communication réseau pour afficheur Metro.
