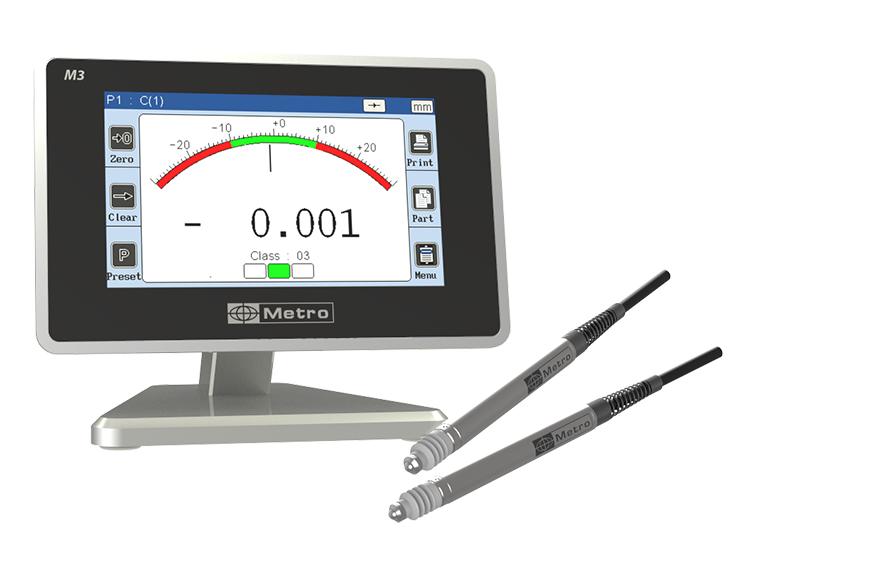

Afficheur M3 pour palpeurs inductifs
Afficheur industriel tactile pour 2 capteurs inductifs
L'afficheur M3-Inductif est un outil de dernière génération permettant de réaliser tout contrôle dimensionnel avec 1 ou 2 capteurs inductifs. Ce M3 permet de connecter des capteurs de différentes marques :
- Metro
- Tesa
- Mahr
- Marposs
- Solartron
Le M3 est équipé d'un écran tactile de 4.3'' permettant une visualisation des cotes très claires ainsi qu'une configuration simplifiée de l'appareil.
Le M3 dispose de différents moyens de communication (USB ou RS232) afin de transmettre les mesures vers un PC et/ou contrôler l'afficheur à distance. Son boitier, usiné dans un bloc d’aluminium massif offre au M3 une robustesse inégalable, même utilisé en milieu industriel sévère (huile de coupe etc...)
• 2 configurations de mesure (2 cotes)
• Différents modes d'affichage avec 1 ou 2 cotes par écran, avec ou sans tolérances. Mesure statique et dynamique (Min, Max, Max-Min, Moyenne, Mediane)
• Limites de contrôle • Tri par classes (jusqu'à 16 classes)
• Connexion d'un boitier optionnel avec 8 entrées/sorties optocouplées (MB-IO)
• Connexion d'un boitier optionnel avec sortie relais (MB-RO) pour sortir les capteurs inductifs pneumatiques via une pédale ou un bouton
• Mesures absolues ou relatives
• Communication Modbus RTU ou ASCII
• Fonction de clavier USB quand le M3 est connecté à un PC (pas de driver requis)
• Changement automatique de configuration de mesure par mouvement de capteur.
• Possibilité de connecter un module optionnel de mesure de température (compensation de température ou alarme sur variation de température)
• Compatible lecteur QR code / code barre pour programmer l'appareil et changer facilement les configurations.
• Exportation de fichiers CSV sur clé USB incluant les informations de date/heure
• Compatible avec le module optionnel MB-NET pour générer des fichiers de mesures sur votre réseau.
• Sûr et simple d'emploi
De nombreuses fonctions et modes de fonctionnement peuvent être définis :
- Cote nominale, limites de tolérance, limites de contrôle, cote de l'étalon (pièce de référence).
- Choix entre 2 configurations de mesure (2 cotes)
- Formule de calcul (C1, C2, -C1, -C2, C1+C2, C1-C2, -C1+C2, -C1-C2, diamètre en 3 points)
- Etalonnage
- Mesure directe ou dynamique (Min, Max, Max-Min, Moyenne et médiane)
- Mode relatif ou absolu
- Mode d'affichage simple ou multi-cotes (2 bargraphes) avec ou sans tolérances
- Tri par classes, jusqu'à 16 classes
- Verrouillage de certaines fonctions avec masquage des boutons pour une interface utilisateur simplifiée au maximum
- Résolution de l'affichage (2 à 5 décimales)
- Mesure métrique (mm ou µm) ou en pouces
- Connecteur M-Bus pour relier un boitier avec 8 entrées/sorties optocouplées (pièce bonne, pièce mauvaise, étalonnage etc...)
- Possiblité de contrôler le mouvement des capteurs à poussée pneumatique via le module MB-RO
- Possibilité de compensation en température ou alarme sur variation de température.
- Export réseau via le module MB-NET
- Compatible QR-code et Bar-code pour configuration de l'apparail
- Changement automatique de cote par détection des mouvements de capteurs
- Choix de la langue de l'interface utilisateur
Fonction clavier USB
Le M3 est équipé d'un connecteur mini-USB avec 2 fonctions :
- Alimentation via un transformateur mural fourni.

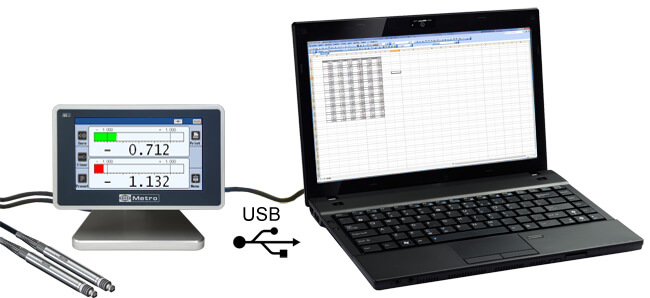

- Transmission de la mesure : Lorsque le M3 est connecté en USB à un PC, il est détecté comme un clavier avec les drivers standards de votre système d'exploitation (Windows, MacOS, Linux...). Lorsque vous transférez les mesures depuis le M3, celles-ci apparaissent à l'écran de votre ordinateur comme si elles avaient été saisies au clavier. Pas besoin d'installer de driver spécifique ou de logiciel.
Avantages de cette fonctionalité
- Aucun risque d'erreur lors de la saisie de valeurs
- Gain de temps
- Fonctionne partout sur tous les logiciels : Excel, SAP, Word....
Interface RS 232
Une interface série RS 232 permet la transmission des mesures ainsi que le pilotage à distance de toutes les fonctions du M3 grâce à des commandes ASCII ou au protocole MODBUS-RTU. Il est notamment compatible avec Q-DAS
Interface graphique
Un des avantages du M3 réside dans sa grande simplicité d'utilisation et de configuration. Ceci est rendu possible grâce à son écran tactile et son interface graphique conviviale.

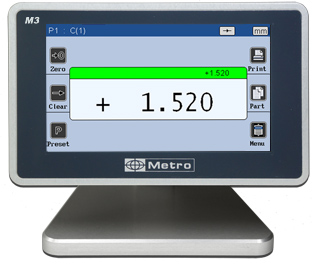

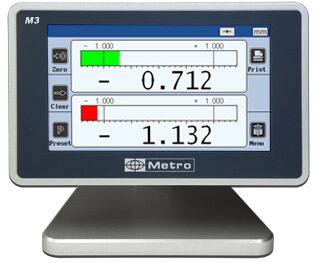

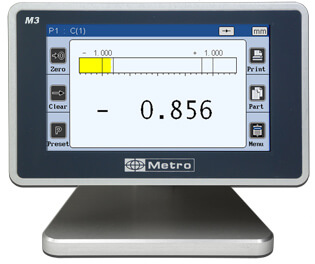

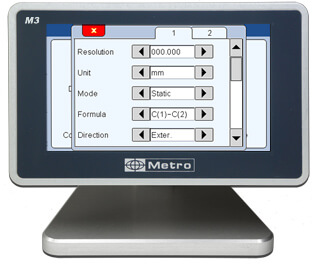

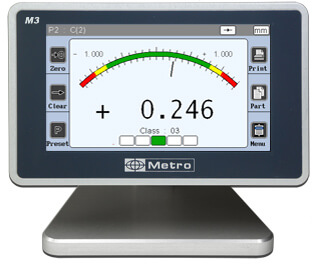

Quelques exemples d'écrans :

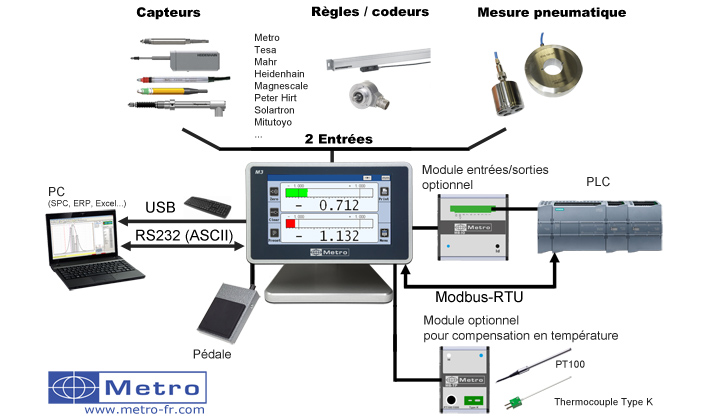

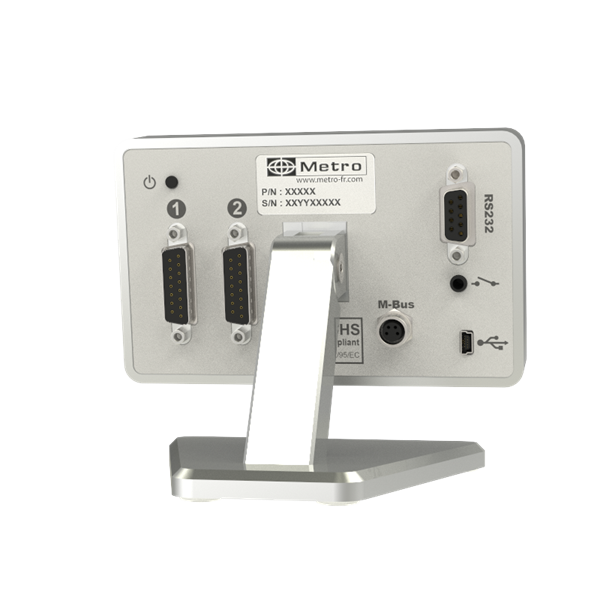

Le M3 comporte 2 entrées pour capteur, 1 connecteur RS232, 1 connecteur USB pour l'alimenation et/ou la communication, 1 entrée pédale multifonctions, un connecteur M-Bus pour boitier d'entrées/sorties et un interrupteur On/Off.
En option, il est possible de connecter un boîtier M-Bus avec 8 entrées/sorties isolées par opto-coupleurs (ref Metro : MB-IO). Les sorties sont équivalentes au type « collecteur ouvert PNP » et sont utilisables avec une alimentation externe continue de 12 à 30 volts au maximum.
Fonctions disponibles :
- Pièce 1 ou 2 bonne ou mauvaise
- Etalonnage
- Départ mesure dynamique
- Transfert de la mesure
- Mise à zéro
- Changement de gamme
- Stop
Il est possible de connecter le M3 à un automate afin de créer un banc de tri automatisé.
Cette communication utilise le protocole MODBUS-RTU.

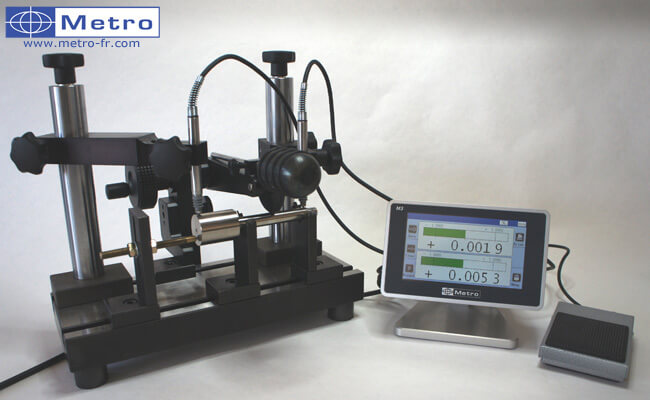

Rétrofit d'un montage équipé de comparateurs à aiguilles sur un poste de tri à 100% : Mesure Max-Min sur 2 points sur une pièce cylindrique posée sur un support en Vé. Départ de la mesure à l'aide d'une pédale. Gain pour le client : Précision accrue (dixième de micron), lecture instantanée des 2 côtes sans risque d'erreur sur les aiguilles de comparateurs, traçabilité de la mesure grâce à la transmission de la mesure vers logiciel SPC central. Gain de temps significatif sur ce poste de contrôle.

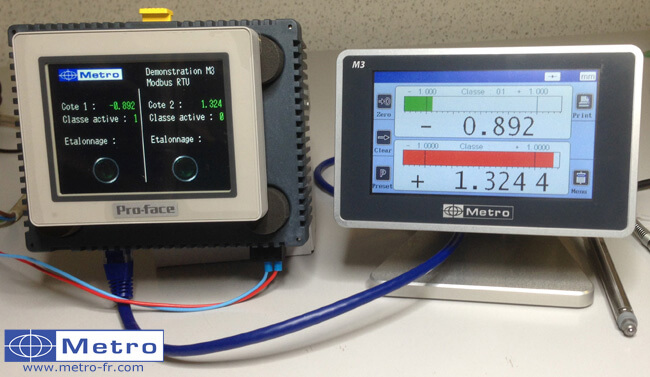

Communication entre un automate Pro-face et un M3 avec le protocole Modbus-RTU. L'IHM Pro-face a été programmée avec différents boutons et indicateurs permettant de contrôler le M3 et de récupérer des informations. Cet exemple peut-être téléchargé depuis ce lien.

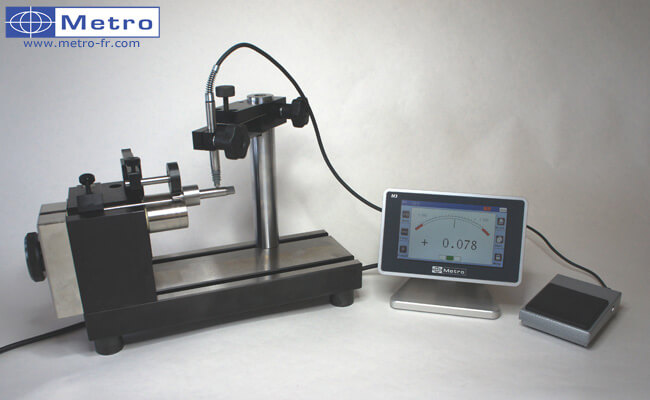

Mesure de concentricité à l'aide d'un capteur inductif
Le boitier M-Bus MB-IO comporte 8 entrées/sortie optocouplées permettant d'obtenir des fonctionnalités supplémentaires, par exemple : sortie pièce bonne ou pièce mauvaise, entrée étalonnage etc... Les boitiers M-Bus sont présentés dans un profilé en aluminium pouvant être monté sur un rail DIN standard. Plus de détails sur cette page : M-BUS
Ce bouton robuste et ergonomique est fabriqué sur une base en aluminium usiné.
Il remplace avantageusement la pédale quand celle ci est utilisée sur une table.
Compatible avec tous les produits Metro : Afficheurs et multiplexeurs.
Cette pédale de construction robuste peut-être configurée de différentes manières : étalonnage, transmission de la mesure, départ de la mesure dynamique etc...
Permet de connecter les boitiers M-Bus compatibles à un afficheur M3 pour capteur Heidenhain ou Air gage.
Les M3 pour capteur inductifs utilisent le cable 81210-2
Ce câble adaptateur permet de connecter 1 capteur Magnescale (Sony) sur un M2 (ref 15000) ou M3 (ref 13000) TTL. La prise SUBD-15 comporte une carte électronique qui gère le signal d'erreur d'un capteur Magnescale.
Ce câble permet de connecter le M2/M3 à un ordinateur.
Ce câble permet de connecter les capteurs Heidenhain avec la prise ronde M23 et signal 11µA sur un afficheur M2 (ref 15020) ou M3 (ref 13020).
Ce câble permet de connecter 1 capteur Mitutoyo sur un afficheur M3 TTL (ref 13000).
Ce câble permet de connecter le M2/M3 à un multiplexeur Mux de Metro
Le module MB-TP permet de lire un thermocouple type K ou une sonde PT100 et de l'utiliser sur un afficheur Metro pour créer une alarme sur une variation de température ou de réaliser une compensation en température de la mesure.
