Mux 4 et Mux 8
Mux 4 et Mux 8

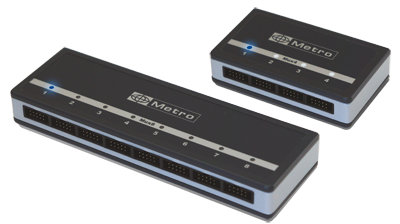

Les multiplexeurs Mux4 et Mux8 permettent la connexion de 1 à 8 instruments de mesure (pied à coulisse, micromètre, comparateurs, balances...) avec un PC ou autre équipement similaire équipé d'un port USB ou d'une interface RS 232. Le Mux 8 est uniquement équipé d'un port RS 232
Les multiplexeurs Mux4 et Mux8 permettent la connexion de 1 à 8 instruments de mesure (pied à coulisse, micromètre, comparateurs, balances...) avec un PC ou autre équipement similaire équipé d'un port USB ou d'une interface RS 232. Le Mux 8 est uniquement équipé d'un port RS 232
Il supporte les instruments de mesure équipés des interfaces suivantes :
- Digimatic : Mitutoyo, Mahr
- Opto RS232 : Sylvac, Tesa, Bowers etc..
- RS232
- Sorties analogiques uni ou bipolaires, en tension ou en courant.
La reconnaissance des instruments est automatique.
- Un port RS 232 pour raccordement à un PC (seulement sur Mux8)
- Un port USB pour raccordement à un PC
- 4 ou 8 entrées pour instruments.
- 1 entrée de commande externe (pédale).
- Température de stockage : -40 °C à +70 °C.
- Température d'utilisation : +5°C à +40°C.
- Humidité relative maximum : 80 %.
- Dimensions : L 57mm, l 65mm, h 35 mm.
- Masse : 150 grammes .
- Alimentation 235 V Consommation : 2 VA
- Les instruments Mitutoyo et Mahr sont connectés au Mux4 via leur câble d'origine (Digimatic)
- Les instruments respectant la norme Opto RS232 duplex (Ex: Sylvac, Tesa, ...) sont raccordés grâce à un câble ref 18010
- Les instruments disposant d'une sortie RS 232 utilisent le câble ref 181XX. Ce câble peut être livré prêt à l'emploi ou configuré très simplement par l'utilisateur pour répondre à chaque besoin particulier grâce au logiciel MuxConfig.
- Les instruments équipés d'une sortie analogique tension ou courant utilisent le câble 189xx : ±5V, ±10V, 0-5V, 0-10V, 4-20mA, ±20mA, 0-20mA.
La lecture des instruments peut être obtenue de trois manières différentes :
- Par une demande logicielle reçue sur le port de communication (USB ou RS 232).
- Par l’action sur une pédale raccordée au Mux4.
- Par l’action sur le bouton de transfert de l’instrument.

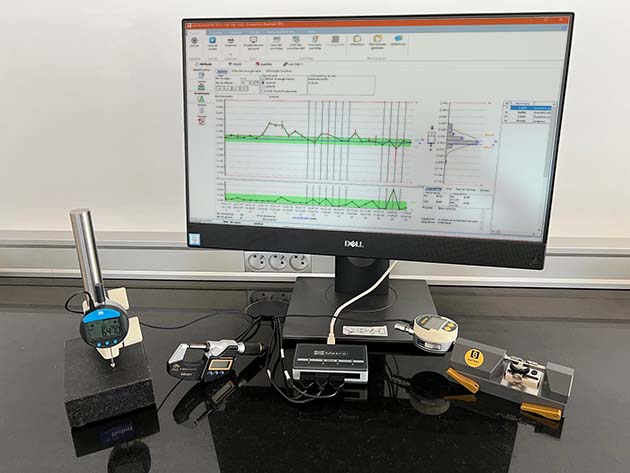

Cette configuration permet au PC de faire l’acquisition des mesures issues des différents instruments. Le logiciel Winmux permet la saisie directe dans le tableur Excel ou Open Office.
Les multiplexeurs Mux 4 et 8 Metro sont très répandus dans l'industrie horlogère et ses sous-traitants.
Ces petits boitiers permettent de centraliser des mesures issues d'instruments de types et de marques différentes pour une exploitation sur logiciel SPC.
Nos boitiers Mux sont compatibles avec la grande majorité de modèles d'instruments (micromètres, comparateurs, pieds à coulisse) et sont compatibles multi marques, telles que Sylvac, Tesa, Mitutoyo, Mahr etc.
Nous réalisons des cables intelligents qui convertissent les signaux des instruments pour une exploitation sur les Mux.
Ainsi nous sommes capable de connecter une grande variété d'appareils : Balances, Afficheurs, clés dynamométriques etc.
Cette pédale de construction robuste peut-être configurée de différentes manières : étalonnage, transmission de la mesure, départ de la mesure dynamique etc...
Ce bouton robuste et ergonomique est fabriqué sur une base en aluminium usiné.
Il remplace avantageusement la pédale quand celle ci est utilisée sur une table.
Compatible avec tous les produits Metro : Afficheurs et multiplexeurs.
