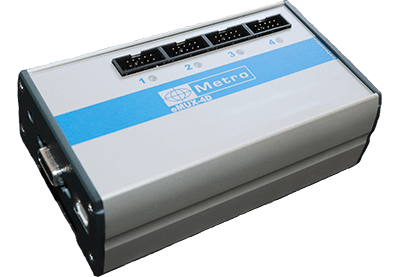

E-Mux 4D / E-Mux 8D : Multiplexeur extensible pour instruments

Un multiplexeur, 4 à 8 entrées, chainable jusqu'à 99 entrées totales

Les multiplexeurs E-Mux4 et E-Mux8 permettent la communication respectivement de 1 à 4 et de 1 à 8 instruments avec un PC ou autre équipement similaire équipé d’une interface RS 232 ou d'un port USB.

Les E-Mux sont modulaires, et peuvent s'ajouter les uns aux autres à hauteur de 99 entrées.

Détail du produit
Présentation
Spécifications
Références
Options
Informations générales

Les multiplexeurs E-Mux4 et E-Mux8 permettent la connexion de 1 à 8 instruments de mesure (pied à coulisse, micromètre, comparateurs, balances...) avec un PC ou autre équipement similaire équipé d'un port USB. De plus, ces multiplexeurs sont chainables les uns aux autres, et peuvent être installés sur de rails DIN standard. Le multiplexeur supporte les instruments de mesure équipés des interfaces suivantes :

  • Digimatic : Mitutoyo, Mahr
  • Opto RS232 : Sylvac, Tesa, Bowers etc..
  • RS232
  • Sorties analogique uni ou bipolaires, en tension ou en courant.

La reconnaissance des instruments est automatique.

Caractéristiques principales

  • Un port USB pour raccordement à un PC
  • 4 ou 8 entrées pour instruments.
  • 1 entrée de commande externe (pédale).
  • Température de stockage : -40 °C à +70 °C.
  • Température d'utilisation : +5°C à +40°C.
  • Humidité relative maximum : 80 %.
  • Dimensions : L 126mm, l 75mm, h 35 mm.
  • Masse : 150 grammes .
  • Alimentation 235 V Consommation : 2 VA
Caractéristiques principales
Connexion

  • Un port USB pour raccordement à un PC
  • 4 ou 8 entrées pour instruments.
  • 1 entrée de commande externe (pédale).
  • Alimentation 235 V Consommation : 2 VA
Lecture des instruments

La lecture des instruments peut être obtenue de trois manières différentes :

  • Par une demande logicielle reçue sur le port de communication (USB).
  • Par l’action sur une pédale raccordée au E-Mux.
  • Par l’action sur le bouton de transfert de l’instrument.

Cette configuration permet au PC de faire l’acquisition des mesures issues des différents instruments. Le logiciel Winmux permet la saisie directe dans le tableur Excel ou Open Office.

Références articles

Items
Références
E Mux4
Référence: EM-4D
E Mux8
Référence: EM-8D
Cable connexion M-Bus / M400 (longeur 2m)
Référence: 81210-2
USB-A / USB-B câble entre E-Mux et PC
Référence: CBL-USB-003
Alimentation USB pour M3
Référence: ACS-ALI-0001
Pédale de commande
Référence: 18020
Options

Pédale multifonction (ref 18020)
Pédale multifonction (ref 18020)

Cette pédale de construction robuste peut-être configurée de différentes manières : étalonnage, transmission de la mesure, départ de la mesure dynamique etc...
