Palpeurs Inductifs demi-pont (HBT) pneumatiques
Palpeurs Inductifs demi-pont (HBT) pneumatiques
Les capteurs inductifs sont adaptés pour réaliser des mesures comparatives de précision. Ce sont des capteurs économiques et très robustes. Ils sont utilisés dans des applications de contrôle manuelles (poste de bord de ligne) ou automatisées. Les capteurs inductifs demi pont HBT permettent d'offrir une gamme couvrant la plupart des besoins en matière de contrôle dimensionnel. Les matériaux utilisés dans la fabrication des capteurs Metro permettent d'obtenir une robustesse et une longévité inégalée.
Les capteurs inductifs demi pont HBT permettent d'offrir une gamme couvrant la plupart des besoins en matière de contrôle dimensionnel.
Les matériaux utilisés dans la fabrication des capteurs Metro permettent d'obtenir une robustesse et une longévité inégalée.
Dans cette version, la tige de mesure est maintenue en position rentrée par un ressort. Une pression pneumatique appliquée dans le capteur assure la sortie de la tige de mesure et la force de contact avec la pièce à mesurer. Cette variante permet une économie de place importante, ainsi qu'une réduction du coût en cas d'utilisation sur machine.
- Haute précision
- Étendue de mesure de 1 à 20 mm
- Résolution de 0.1 micron
- Pré-course réglable
- Diamètre standard (8g6)
- Touche interchangeable M 2.5 mm
- Linéarisé (option)
|
|
|
|
|
|
||||||
|
A |
55.5mm | 77.5 mm | 102.5 mm | 136.5 mm | 90.5 mm | |||||
| B | 10.9mm | 11.4 mm | 14.4 mm | 21.5 mm | 14.4 mm | |||||
| C | 13.9 mm | 17.4 mm | 25.4 mm | 42.5 mm | 25.4 mm |
| Désignation commerciale | M802-P | M804-P | ME810-P | ME810-2P | ME820-P |
|---|---|---|---|---|---|
| Etendue de mesure (mm) | ± 1 | ± 2 | ± 5 | ± 1 | ± 10 |
| Pre-course (mm) | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 |
| Course arrière (mm) | 0.35 | 0.35 | 0.85 | 0.85 | 0.85 |
| Erreur maximale de fidélité (µm) | < 0.15 | < 0.15 | < 0.15 | < 0.15 | < 0.15 |
| Erreur maximum de linéarité | 0.3% | 0.3% | 0.3% | 0.3% | 0.3% |
| Force d'appui (N@0,4 bar) à mi-course | 0.8 | 0.85 | 0.7 | 0.7 | 0.7 |
| Temp. Fonctionnement °C | +5 +80 | +5 +80 | +5 +80 | +5 +80 | +5 +80 |
| Nature du soufflet | Viton ® | Viton ® | Viton ® | Viton ® | Viton ® |
| Longueur du câble | 2m | 2m | 2m | 2m | 2m |
| Diamètre de fixation | 8g6 | 8g6 | 8g6 | 8g6 | 8g6 |
| Indice de protection | IP65 | IP65 | IP65 | IP65 | IP65 |

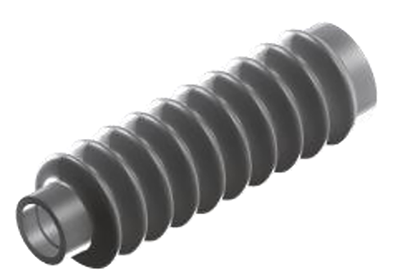

Les soufflets peuvent être remplacés si ils sont abimés

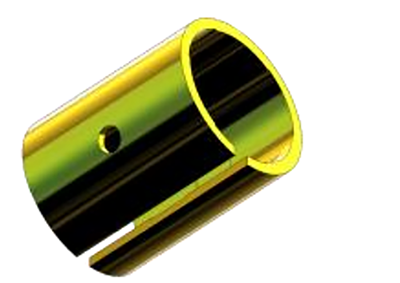

Peut être utilisé sur tous les capteurs avec un corps de diamètre 8mm. Les douilles de serrages distribuent la force équitablement autour du capteur.

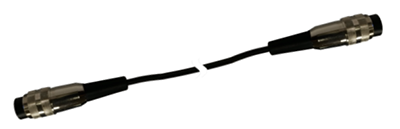

Extension de cable pour capteurs inductifs, longeur 2 ,5 ou 10m // ref 24032-Lx
