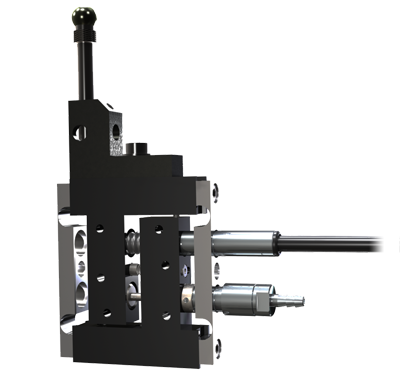

Module de mesure à lames AU et DU
Module de mesure à lames AU et DU
Le module de mesure à lames AU ou DU est idéal pour un contrôle de volume avec une haute précision comme le nécessite les composants de roulements à bille. Ce module est souvent la meilleure solution pour mesurer des pièces en mouvement.
AU : Avec capteur inductif
DU: Avec capteur numérique
Ce module de mesure est idéal pour un contrôle de volume avec une haute précision comme le nécessite les composants de roulements à bille. Ce module est souvent la meilleure solution pour mesurer des pièces en mouvement.
Le porte-touche est ajustable afin de répondre aux exigences des différentes applications industrielles. Ce support accepte toutes les pointes de touche ayant un filetage M2,5. Les versions numériques et analogiques du Module de Mesure offrent de grandes performances que ce soit au niveau précision, résolution ou répétabilité.
- Etendue de Mesure : ±0.5 et ±10 mm
- Répétabilité : < 0,1 µm
- Capteur inductif ou numérique
- Grande précision de mesure
- Rappel par ressort ou pneumatique
- Protection : IP65
- Construction en aluminium et acier inoxydable
- Large gamme de pointes de touche
- Durée de vie >20 million de cycles
| AU / 0.5 | AU / 1.0 | |
|---|---|---|
| Course mécanique (mm) | 1.7 | 2.5 |
| Etendue de mesure (mm) | 1.0 | 2.0 |
| Précision | 0.1 | 0.1 |
| Répétabilité | < 0.1 µm | < 0.1 µm |
| Force d'appui poussée à ressort | 1.5N à mi course | 1.5N à mi course |
| Force d'appui poussée pneumatique | 1N à mi course @ 2 bar | 1N à mi course @ 2 bar |
| Dérive en température | < 0,01 % de la pleine échelle par °C | < 0,01 % de la pleine échelle par °C |
| Masse (inclus chariot, tige de 20mm et touche) | < 60g | < 70g |
| Masse chariot | 12g | 12g |
| Matériaux | Aluminium et Acier | Aluminium et Acier |
| Pression admissible | 1.5 Bar à 2.5 Bar | 1.5 Bar à 2.5 Bar |
| T° de fonctionnement | 5°C à +85°C | 5°C à +85°C |

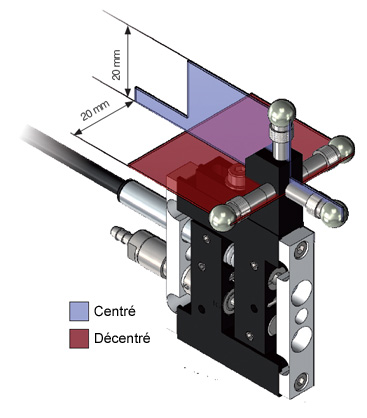

Pour des performances optimales, il est recommandé d'utiliser le module AU centré. Les données ci-dessous sont valables uniquement quand les produits standards Metro sont utilisés (Chariot, tige et touche)
- Répétabilité en utilisation centrée : < 0.1µm
- Répétabilité en utilisation centrée : < 0.5µm
Le module est livré avec le capteur mais sans chariot, ni porte touche ni touche. Ces dernies doivent-être commandés séparément. Des version avec poussée pneumatique ou par ressort et sortie du cable axiale ou radiale sont disponibles. En version de base, le Module de Mesure est configuré en rappel par ressort. L'option commande pneumatique nécessite l'utilisation de l'actionneur (code article 804570-SX).
|
Les touches
|
Touches au standard industriel (filetage M 2,5)
|
||||||
|
|
|||||||
|
Le porte-touche
|
Longueur
|
Porte-touche
|
|||||
|
20 mm
|
Ref 208221/20
|
||||||
|
30 mm
|
Ref 208221/30
|
||||||
|
40 mm
|
Ref 208221/40
|
||||||
|
|
|||||||
|
Le porte outils
|
ref 806274
|
||||||
|
|
|||||||
|
Module inductif ou numérique
|
|||||||
|
Course 1 mm
|
Course 2 mm
|
||||||
|
Type de produit
|
Inductif
|
Numérique
|
Inductif
|
Numérique
|
|||
|
Sortie axiale
|
+- 0.5mm
|
+-1.0mm
|
|||||
|
Ressort avant
|
AU/0.5/SH
|
DU/1/S
|
AU/1.0/SH
|
DU/2/S
|
|||
|
Ressort arrière
|
AU/0.5/RH
|
DU/1/R
|
AU/1.0/RH
|
DU/2/R
|
|||
|
Ressort arrière Pneumatique
|
AU/0.5/PH
|
DU/1/P
|
AU/1.0/PH
|
DU/2/P
|
|||
|
Sortie radiale
|
+-0.5mm
|
+-1.0mm
|
|||||
|
Ressort avant
|
AUR/0.5/SH
|
DUR/1/S
|
AUR/1.0/SH
|
DUR/2/S
|
|||
|
Ressort arrière
|
AUR/0.5/RH
|
DUR/1/R
|
AUR/1.0/RH
|
DUR/2/R
|
|||
|
Ressort arrière Pneumatique
|
AUR/0.5/PH
|
DUR/1/P
|
AUR/1.0/PH
|
DUR/2/P
|
|||
