Mini Palpeurs Inductifs demi-pont (HBT)
Minis capteurs inductifs
Les capteurs inductifs demi pont HBT couvrent la plupart des besoins en matière de contrôle dimensionnel.
Les matériaux utilisés dans la fabrication des capteurs Metro permettent d'obtenir une robustesse et une longévité inégalée.
Les capteurs inductifs demi pont HBT couvrent la plupart des besoins en matière de contrôle dimensionnel.
Les matériaux utilisés dans la fabrication des capteurs Metro permettent d'obtenir une robustesse et une longévité inégalée.

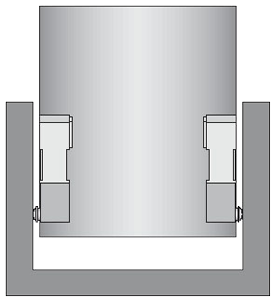

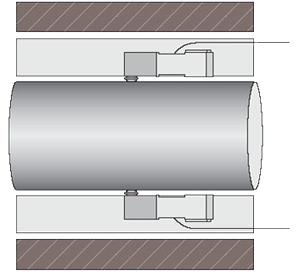

Dans cette version, les dimensions sont très réduites ce qui autorise des mesures dans des espaces confinés tels que des contrôles d'alésages. Ce capteur est basé sur une structure robuste à lames parallèles qui lui confère fiabilité et longue durée de vie. Il peut être employé dans des applications très exigeantes comme les systèmes automatisés. Les lames parallèles assurent un haut niveau de répétabilité, dans l'axe et perpendiculairement à l'axe, et permettent d'employer le capteur dans les applications dynamiques de mesures de profils.
- Course mécanique de 0.63 mm (max)
- Etendue de mesure +/- 0.25mm
- Résolution de 0.1 microns avec les afficheurs Metro
- Corps en acier chromé
- Soufflet Viton® résitant aux huiles de coupe.
- IP65
| Course (mm) | 0.63 maximum |
|---|---|
| Etendue de mesure (mm) | ± 0.25 |
| Début de l'étendue de mesure | 20 à 30 µm de la limite mécanique |
| Répétabilité | |
| - à 100 µm de le limite mécanique | 0,1 µm dans l'axe et 0,1 µm perpendiculairement à l'axe |
| - à 250 µm de le limite mécanique | 0,25 µm dans l'axe et 0,15 µm perpendiculairement à l'axe |
| - à 500 µm de le limite mécanique | 0,5 µm dans l'axe et 0,25 µm perpendiculairement à l'axe |
| Résolution | 0,01 µm avec conditionneur Metro |
| Force d'appui à mi-course | 0,7 N ± 25% |
| Coefficient de température | 0,08 µm/°C |
| Masse | 15g |
| Matériaux | Corp : Acier chromé, Soufflet : Viton |
| Fixation | vis M3 (fournie) |
| Indice de protection | IP65 |
