Capteurs numériques pneumatiques
Capteurs numériques pneumatiques
La version numérique du capteur inductif pneumatique

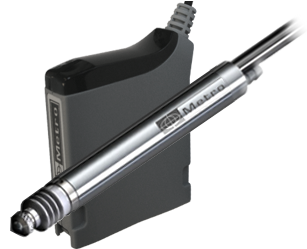

Dans un monde où tout est devenu numérique, le capteur numérique apporte des avancées très importantes par rapport aux technologies existantes. Le capteur numérique se compose du capteur proprement dit, et de sa tête électronique.
Les capteurs possèdent les mêmes dimensions que les capteurs conventionnels, et peuvent être installés grâce aux mêmes disposififs de fixation.
La tête électronique contient les circuits qui assurent la transformation numérique du signal, et la gestion des communications avec le réseau M-Bus. Un connecteur en "T" permet la juxtaposition des capteurs.
Disponibles en quatre courses les capteurs numériques sont équipés d’une interface réseau M-Bus compatibles avec les différents afficheurs de notre gamme.
Dans cette version, la tige de mesure est maintenue en position rentrée par un ressort. Une pression pneumatique appliquée dans le capteur assure la sortie de la tige de mesure et la force de contact avec la pièce à mesurer. Cette variante permet une économie de place importante, ainsi qu'une réduction du coût en cas d'utilisation sur machine.
- Haute précision
- Electronique intégrée
- Étendue de mesure de 1 à 20 mm
- Résolution de 0.01 à 0.08 microns suivant les modèles
- Pré-course réglable
- Diamètre standard (8g6)
- Touche interchangeable M 2.5 mm
- Compatible réseau M-Bus
- Corps en acier inoxydable
- Tige reliant le noyau à la touche en titane résistant aux chocs latéraux
- Guidage de la touche par cage à bille de précision
- Soufflet Viton® résitant aux huiles de coupe.
- IP65
| DP2P | DP5P | DP10P | DP20P | |
|---|---|---|---|---|
| A | 55.5 mm | 77.5 mm | 102.5 mm | 132 mm |
| B | 10.9 mm | 11.4 mm | 14.4 mm | 23.9 mm |
| C | 13.9 mm | 17.4 mm | 25.4 mm | 44.9 mm |
| Désignation commerciale | DP2P | DP5P | DP10P | DP20P |
|---|---|---|---|---|
| Etendue de mesure (mm) | 2 | 5 | 10 | 20 |
| Course totale (mm) | 3 | 6 | 11 | 21 |
| Résolution (µm) | 0.12 | 0.30 | 0.61 | 1.22 |
| Mesures par seconde | 240 | 240 | 240 | 240 |
| Coefficient de température (0-60°C)ppm E/°C | 80 | 100 | 150 | 150 |
| Force d’appui (N@0,4 bar) des modèles DPxP | 0.8 | 0.8 | 0.7 | 0.7 |
| Force d’appui (N@0,3 bar) des modèles DTxP | 0.2 | 0.2 | 0.2 | 0.2 |
| Position qu repos de la tige | Entrée | Entrée | Entrée | Entrée |
| Temp. Fonctionnement °C | +0 +80 | +0 +80 | +0 +80 | +0 +80 |
| Nature du soufflet | Viton ® | Viton ® | Viton ® | Viton ® |
| Longueur du câble | 2m | 2m | 2m | 2m |
| Diamètre de fixation | 8g6 | 8g6 | 8g6 | 8g6 |
| Indice de protection | IP65 | IP65 | IP65 | IP65 |
Les capteurs à faible force d'appui (suffixe T) sont conçus pour les contrôles de surfaces délicates.
