Afficheur multi-cotes M400
Polyvalent, robuste, intuitif
Le M400 est équipé d'un écran tactile couleur TFT 7 pouces à l'interface intuitive, permettant de traiter jusqu'à 32 cotes simultanément à partir de 99 entrées possibles réparties sur un réseau de boîtiers M-Bus. Il gère 128 programmes en mémoire et accepte l'acquisition de cotes directes (capteurs, instruments), calculées, aux attributs ou saisies manuellement.
Grâce à ses fonctions SPC, son mode séquentiel guidé et ses capacités de communication (USB, RS232, Modbus RTU, Profinet via MOD-PN, entrées/sorties via MB-IO), le M400 s'intègre aussi bien dans un contrôle manuel en bord de ligne que dans une machine automatisée. Son boîtier en aluminium usiné et son OS propriétaire embarqué garantissent robustesse et sécurité informatique.
Le M400 est un afficheur industriel multifonctions destiné aux applications de contrôle dimensionnel les plus exigeantes. Contrairement à l'afficheur M5, dédié à 1 ou 2 capteurs, le M400 est conçu pour centraliser un grand nombre de moyens de mesure (jusqu'à 99 entrées via son réseau de modules M-Bus) et traiter simultanément jusqu'à 32 cotes.
Son interface tactile 7 pouces, très intuitive, permet une prise en main rapide par tout opérateur, que ce soit pour une application de contrôle manuel simple ou pour piloter une machine de production automatisée. Le M400 peut fonctionner de façon totalement autonome, sans PC associé, ce qui en fait une solution robuste, économique et sécurisée.
- Jusqu'à 99 capteurs: Inductifs (Metro, Tesa, Mahr, Marposs, Solartron, Etamic ...), numériques (Orbit), incrémentaux (Heidenhain, Magnescale) ou capacitifs (Sylvac), tampons et bagues pneumatique (mesure par Jet d'air).
- Permet d'afficher les cotes prises via des instruments de mesure (pieds à coulisse, comparateurs etc. de toutes marques) mais aussi permet de faire l'acquisition de moyen plus lourd tels que rugosimètres, micromètres laser etc.
- Jusqu'à 32 cotes affichées simultanément.
- Mode de mesure continu, cyclique ou séquentiel via une interface très simple type grafcet simplifié.
- Ecran tactile de 7"
- Fonctions SPC.
- Connection réseau via module MB-NET (création de fichier sur votre réseau : CSV, DFQ (QDAS etc), PDF, XLS ou autre sur demande, ou communication ves des API Web, par exemple Ellisetting.
- Nombreux types de communication et connectique: Profinet (via module externe) Modbus RTU, RS232, USB hote et HID, Pédale multifonctions...
- Simple d'emploi, sûr et robuste.
- Permet de se passer d'automate pour des montages simples et semi-automotisés via un script type visual basic.
Vous avez besoin de sauvegarder vos mesures sur votre réseau ? Le M400 peut être livré avec une solution d'acquisition réseau permettant à la fois de générer des fichiers de mesures personnalisables (CSV, XLSX ou autre) mais aussi de configurer le M400 à distance. Cela est possible grâce à l'utilisation du module MB-NET et du logiciel Metro Data Server.
Le M400 est équipé d'un écran tactile couleur TFT de 7 pouces (17,8 cm), avec une interface utilisateur intuitive permettant une programmation rapide de l'appareil et une prise en main efficace par tout opérateur. Les mesures peuvent être affichées sous forme de bargraphe, de galvanomètre ou de valeurs numériques uniquement, selon les besoins de l'application.
Le boîtier est en aluminium usiné, dont la robustesse est éprouvée même dans les environnements industriels les plus sévères, et la face avant est recouverte d'un film polyester intégral assurant une protection maximale contre les projections de liquide.

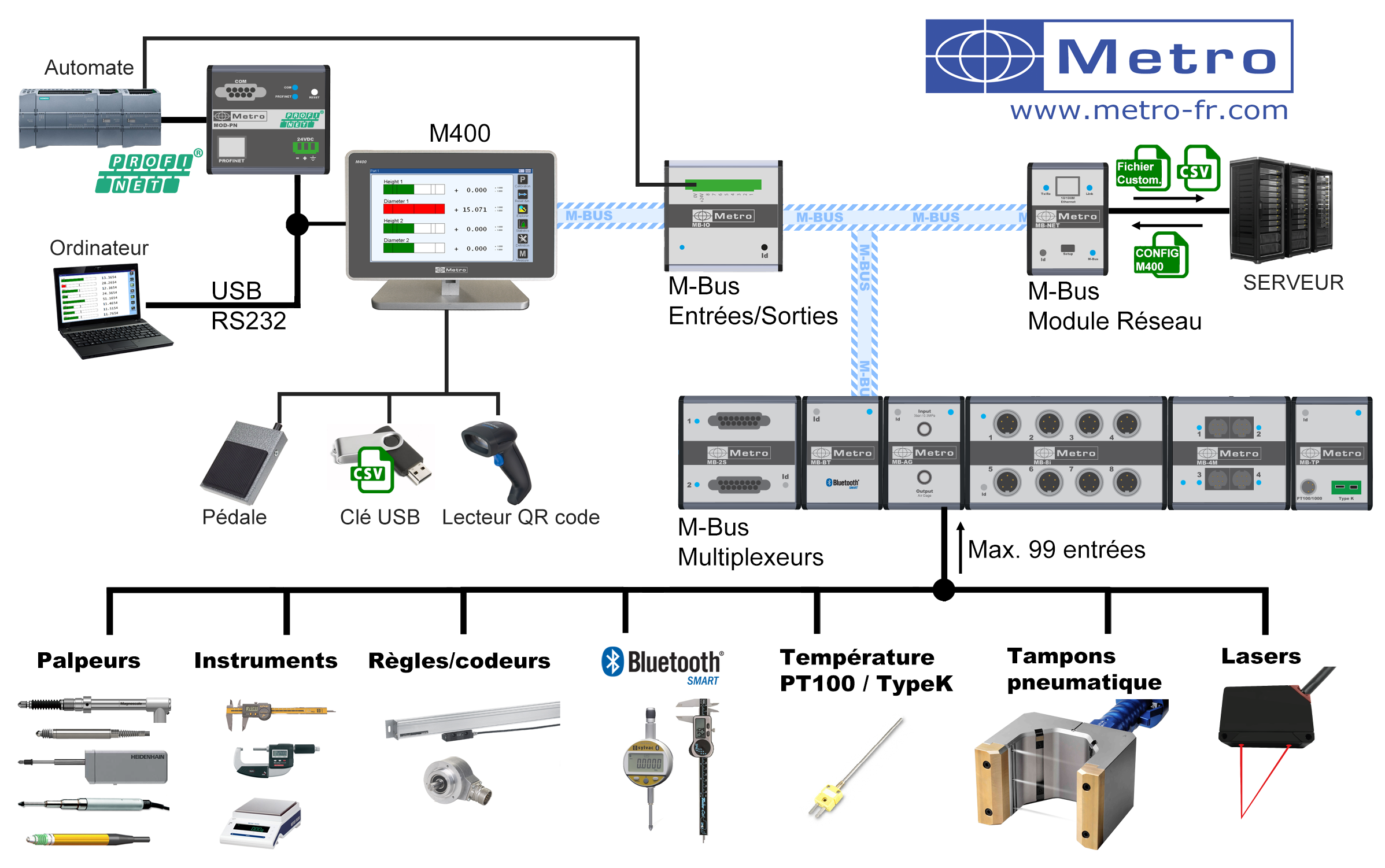

Le M400 se connecte à une très large gamme de moyens de mesure grâce à son réseau de modules M-Bus (jusqu'à 99 entrées) :
- Palpeurs inductifs
- Metro
- Tesa
- Mahr
- Marposs
- Etamic
- Solartron
- Capteurs Heidenhain
- Règles et codeurs TTL
- Capteurs Magnescale
- Capteurs laser Micron Epsilon
- Instruments Sylvac Bluetooth et numériques
- Mesureurs pneumatiques Air Gage
- Capteurs à jauges de contraintes
- Sondes de température PT100/Type K
- Instruments Digimatic
- Entrées analogiques 4-20mA/0-10V
- Instruments RS232.
Cette architecture modulaire permet d'adapter précisément le M400 à chaque application, de la plus simple à la plus complexe, et de faire évoluer l'installation dans le temps en ajoutant de nouveaux modules M-Bus.

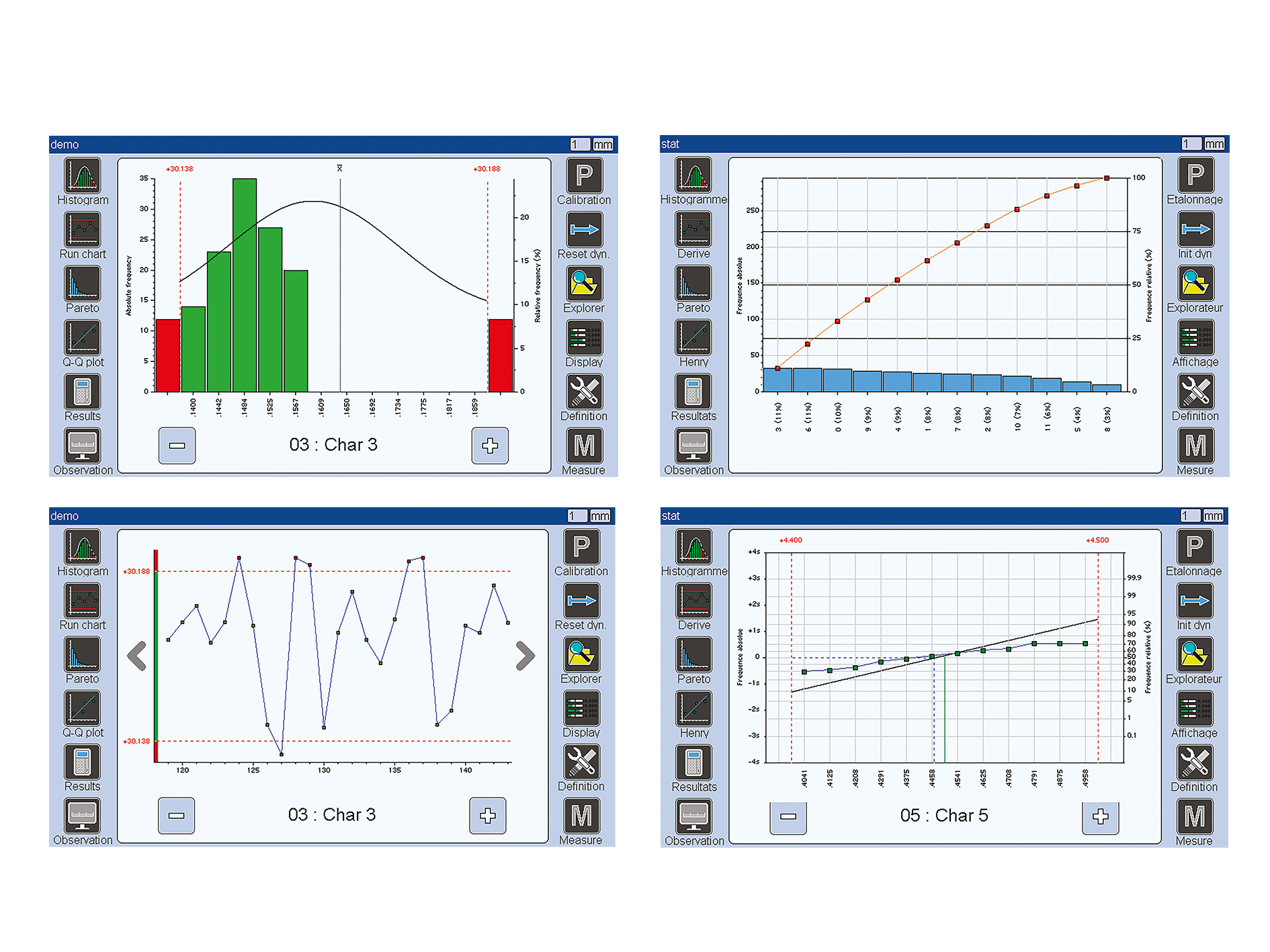

Le M400 peut enregistrer jusqu'à 1 000 mesures par pièce (128 pièces maximum) et exploiter ces données via différents écrans SPC (statistiques machine ou procédé), donnant à l'opérateur une information disponible rapidement et facilement au pied de la machine.

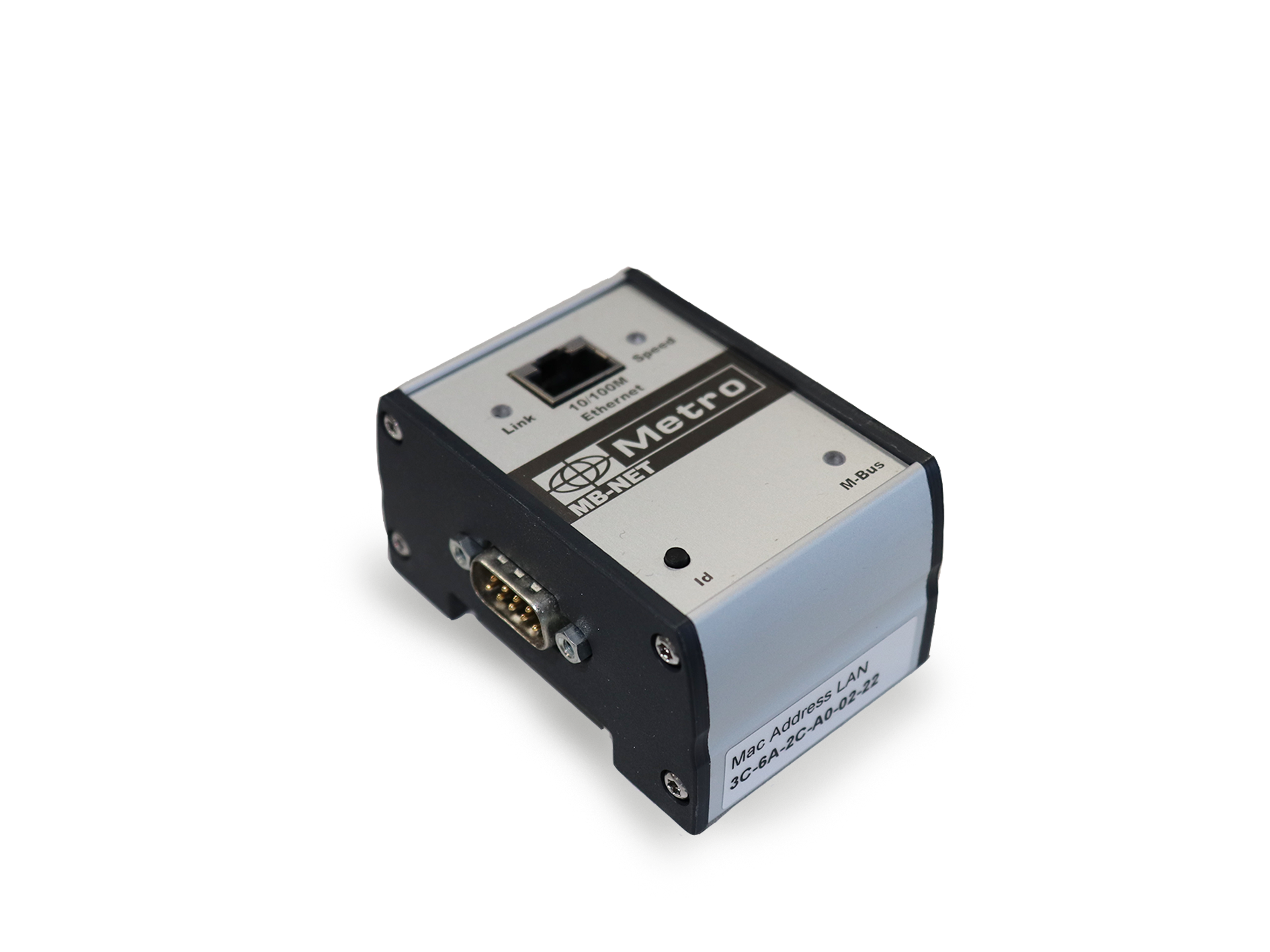

Pour un traitement plus avancé, l'archivage ou l'intégration à un système informatique, le module MB-NET prend le relais et fait l'interface entre le M400 et le réseau de l'entreprise (génération de fichiers, communication via API Web).
Le module MB-IO permet d’interfacer des organes d’automatisme au M400 grâce à ses 8 entrées et sorties tout ou rien isolées par opto-coupleur.
Un langage de programmation simple permet alors de définir les actions souhaitées en fonctions des entrées et d’états internes du M400. Grâce à ce langage, l’utilisateur peut définir un programme d’automatisme inclus dans la gamme de contrôle afin de réaliser les fonctions souhaitées.
Ces entrées et sorties déportées sont destinées à l’automatisation des mesures. Elles donnent les possibilités supplémentaires suivantes :
- Automatisation directe d’une machine par le M400.
- Automatisation des mesures par un système extérieur (automate).
- Emission de messages sur la liaison série ou affichage de messages sur l’écran en fonction d’événements programmables.

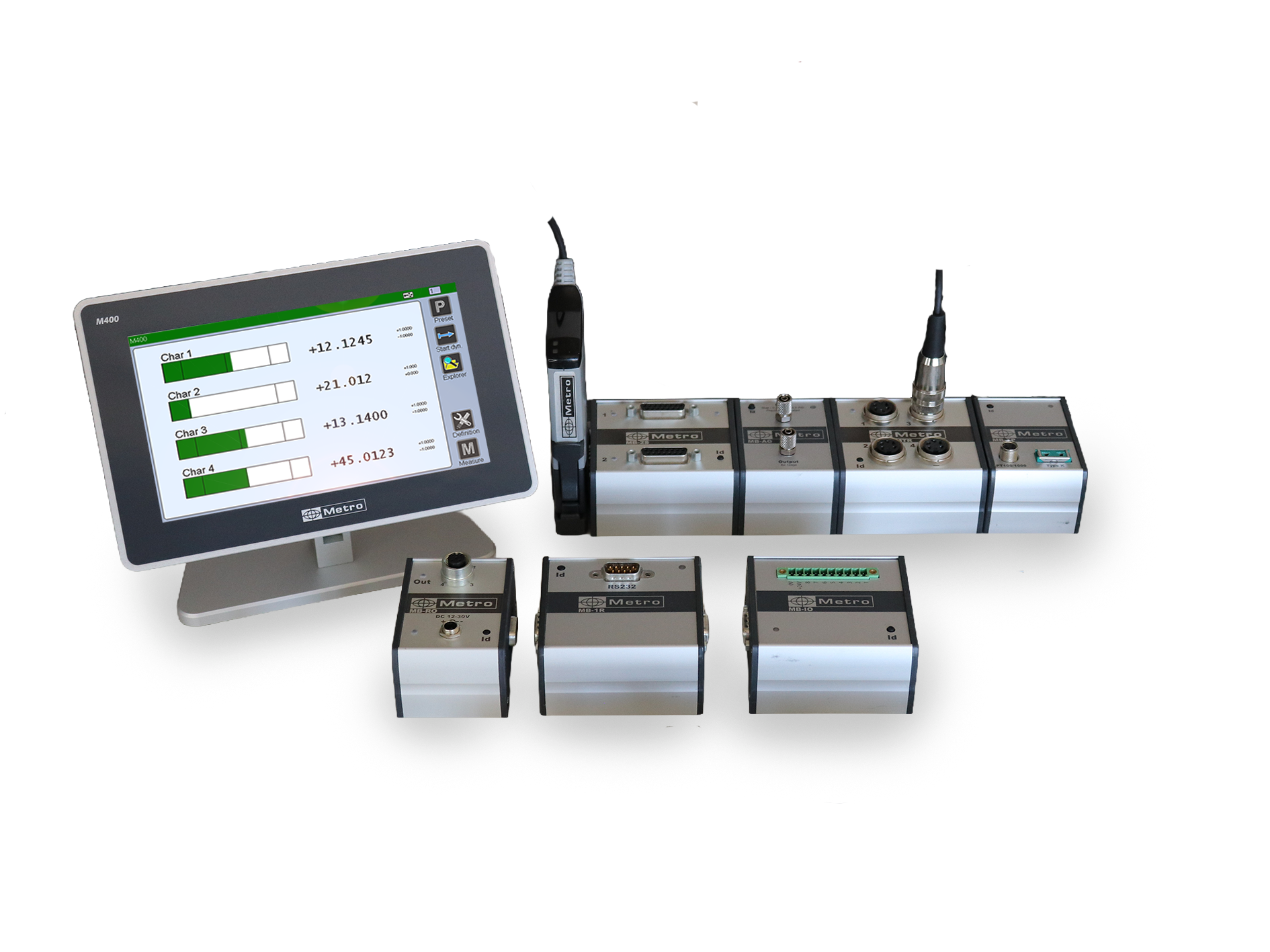

Le réseau M-Bus est au cœur de l'architecture du M400 : il permet de connecter jusqu'à 99 entrées de mesure ou d'automatisme via une large gamme de modules dédiés. Le module MB-IO, par exemple, offre 8 entrées/sorties optocouplées configurables (jusqu'à 4 modules, soit 32 E/S), chaque borne pouvant se voir assigner une fonction parmi une trentaine de possibilités (pièce bonne/mauvaise, transfert de données, départ de cycle...).
D'autres modules M-Bus permettent d'ajouter la compensation en température (MB-TP), une télécommande à 4 boutons programmables (MB-RC), une sortie relais pour piloter une préparation d'air (MB-RO), ou encore une entrée analogique 4-20mA/0-10V (MB-1A). Cette flexibilité permet de construire une solution de mesure sur mesure, évolutive au fil des besoins.
Utilisation sur montage multi-cotes.
De nombreuses industries de mécanique de précision utilisent des montages multi-cotes avec des comparateurs. Une solution M400+capteurs inductifs remplace avantageusement les comparateurs dans de tels montages.
En effet, la lecture de chaque comparateur, puis la saisie des résultats est longue et source d'erreurs.
En utilisant le même montage mécanique, le M400 permet de prendre toutes les cotes simultanément (jusqu'à 32), d'afficher très clairement la position de chaque cote par rapport à ses tolérances ainsi que le résultat pièce bonne / pièce mauvaise. En même temps le M400 peut envoyer les résultats de mesures vers un PC ou un automate et afficher localement de nombreux écrans statistiques.
La productivité de l'opérateur est décuplée et le risque d'erreur devient quasiment nul, le retour sur investissement est immédiat.
Industrie Horlogère
La fabrication de montres mécaniques demande une qualité de mesure irréprochable. Les capteurs doivent avoir une grande précision sur toute leur étendue de mesure pour mesurer des pièces de différentes tailles avec le même capteur. Les capteurs Sylvac ou Heidenhain sont donc très adaptés à cette mission. Le M400 permet d'afficher avec une grande clarté les cotes issues de ce type de capteurs. Grâce au mode d'affichage galvanomètre et le changement automatique de cote par mouvement de capteur, le M400 est un appareil qui facilitera le travail de l'opérateur de contrôle. Les mesures peuvent être envoyées vers un PC ou traitées en local avec des fonctions statistiques permettant d'assurer un suivi de haute qualité. Le M400 est un appareil compact malgré la taille de son écran (7'', 17.6cm) ce qui est souvent un point important sur un poste de travail.
Mesure de 4 diamètres avec une faible tolérance en simultané par tampon pneumatique
Cette pédale de construction robuste peut-être configurée de différentes manières : étalonnage, transmission de la mesure, départ de la mesure dynamique etc...
Ce bouton robuste et ergonomique est fabriqué sur une base en aluminium usiné.
Il remplace avantageusement la pédale quand celle ci est utilisée sur une table.
Compatible avec tous les produits Metro : Afficheurs et multiplexeurs.
Le boitier M-Bus MB-IO comporte 8 entrées/sortie optocouplées permettant d'obtenir des fonctionnalités supplémentaires, par exemple : sortie pièce bonne ou pièce mauvaise, entrée étalonnage etc... Les boitiers M-Bus sont présentés dans un profilé en aluminium pouvant être monté sur un rail DIN standard. Plus de détails sur cette page : M-BUS
