Conditionneur IO-Link
Conditionneur IO-Link

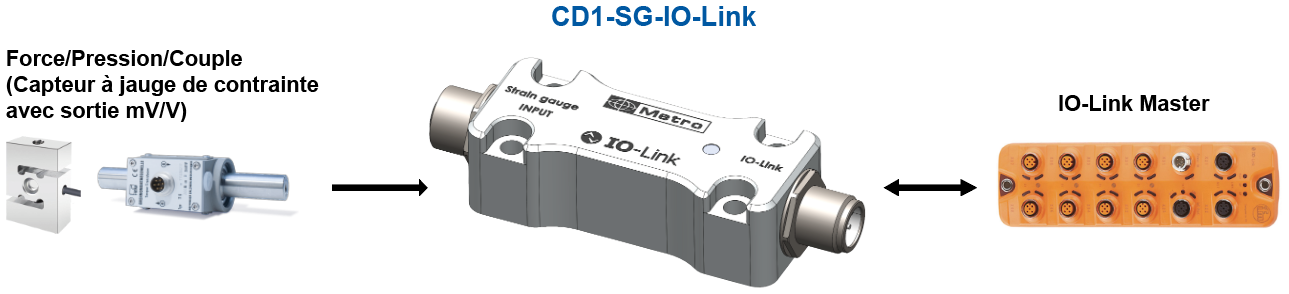

Le conditionneur CD1-SG-IO-Link pour capteurs à pont de jauges représente une véritable évolution par rapport aux amplificateurs traditionnels à sortie analogique (0-10 V, 4-20 mA).
Alors que les solutions analogiques classiques restent limitées par des problèmes de précision, de bruit de transmission et de complexité de paramétrage, IO-Link s’impose aujourd’hui comme le nouveau standard de communication dans l’industrie.
Grâce à ce protocole numérique point à point, les signaux issus des capteurs sont transmis sans perte et sans risque de perturbations électromagnétiques, garantissant ainsi une mesure fiable et reproductible. De plus, IO-Link intègre de nombreuses fonctionnalités comme une paramétrage à distance et une intégration simplifiée dans les systèmes d’automatisation modernes, ce qui réduit considérablement les coûts de maintenance et améliore la productivité.
- Lecture directe et mesures dynamiques (Pic, etc.)

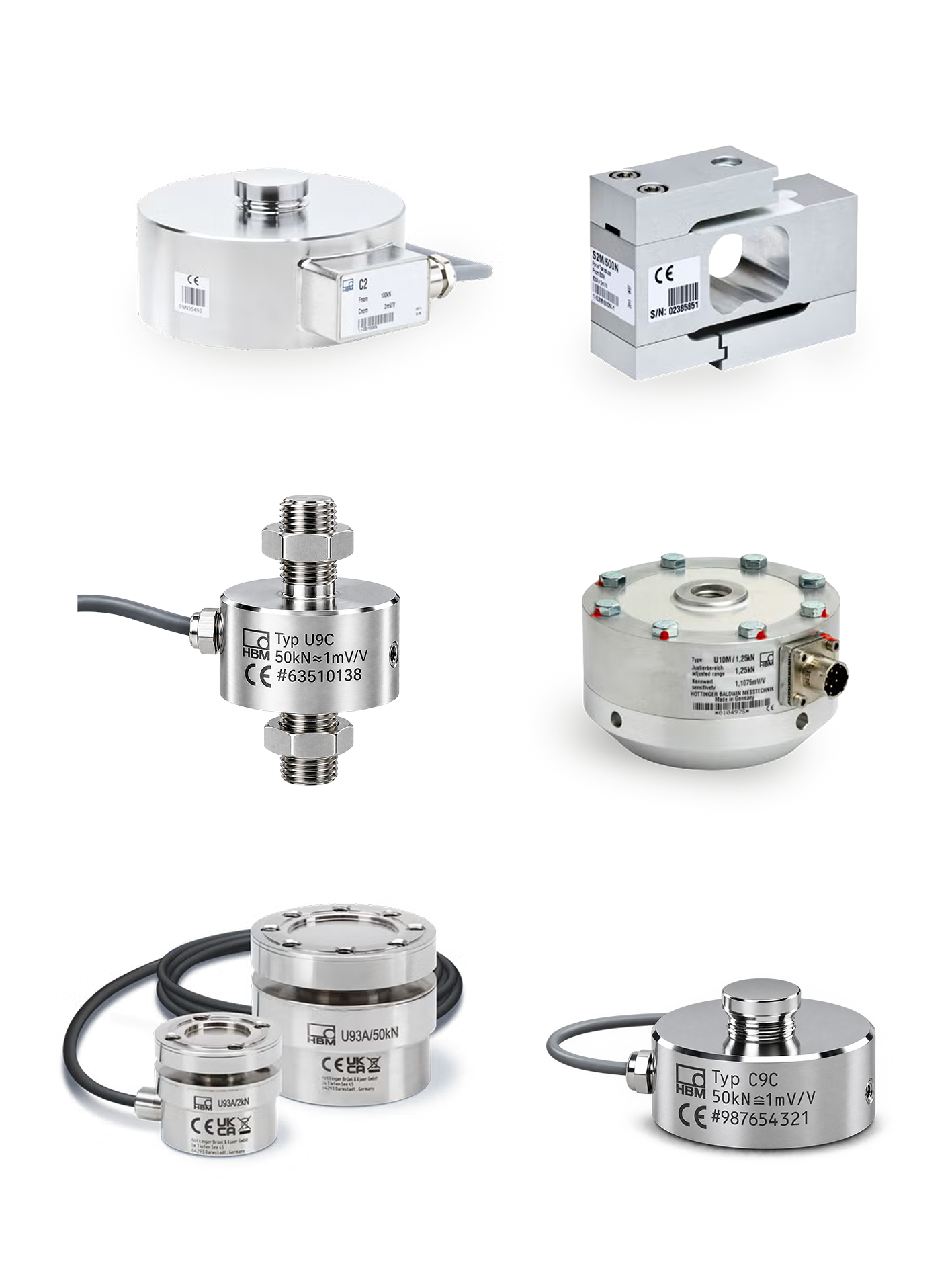

- 1 entrée pour capteur de force ou de couple à jauges de contrainte à 4 ou 6 fils.
- Précision : 0,05 % de la pleine échelle (CD1-SG-IO-Link seul)
- Vitesse de transmission de 230,4 kbaud (mode COM 3)
- Echantillonnage de 4800 Hz avec plusieurs possibilités de filtrage
- Utilisable dans les environnements industriels les plus difficiles, grâce à son boîtier en aluminium usiné et à sa conception électronique.
Le CD1-SG-IO-LINK est conçu dans un boîtier en aluminium usiné, offrant une robustesse exceptionnelle et un indice de protection IP67, garantissant une parfaite résistance aux environnements industriels sévères.
Son installation est simple et flexible : il peut être fixé par le dessus à l’aide de 4 vis M4, ou par le dessous avec 4 vis M5, selon les contraintes de montage.
|
Type d’entrée |
Jauge de contraintes 4 ou 6 fils |
|
Connectique |
Coté IO LInk : M12 - 4 broches male Coté capteur : M12 - 8 broches femelle (codage A) |
|
Modes de mesure |
Direct, Min , Max |
|
Résolution convertisseur |
32 Bits |
|
Taux d’échantillonnage |
4800Hz |
|
Précision de la mesure |
0,05% Pleine échelle (produit seul) |
|
|
|
|
Voyant |
1 Led - vert = OK - rouge = erreur - blanc clignotant = localisation |
|
Indice de protection |
IP67 |
|
Construction |
Boitier en aluminium usiné et anodisé |
|
Fixation |
- 4 trous pour vis M4 pour fixation par le dessus - 4 taraudage M5 pour fixation par le dessous |
|
Dimensions |
28x90x20 mm, masse 78g |
|
Vitesse de transmission |
Mode COM 3 (230,4 kBaudBit ) |
|
Temps de cycle mini |
1,3ms |
|
Process data inputs (PD In) |
17 octets :
- mesure directe = float 32 Bits = 4 Octets, - mesure Min = float 32 Bits = 4 Octets, - mesure Max = float 32 Bits = 4 Octets, - Temperature = float 32 Bits = 4 Octets, - 1 Octet de statut ( < tolerance, OK, > tolerance ) |
|
Paramètres |
- Départ mesure dynamique - Tare - Tolérance inférieure - Tolérance supérieure - Capacité - Sensibilité - Direction - Choix du filtre (Butterworth Moyenne Mobile Exponentielle) |
|
Version IO Link |
1.1 |
|
Localisation |
Oui |
|
Device status |
Oui :
- Absence de capteur - Dépacement de capacité du capteur - Compteur d’erreur |
|
Commande de reset |
Oui |
Remplacement d'un capteur sans reparamétrage de la machine.
Sur une installation équipée de conditionneurs analogiques, changer un capteur de force impose de reprendre le réglage du zéro et du gain au potentiomètre, puis de vérifier la conformité de la chaîne. L'opération mobilise un technicien et immobilise la machine.
Avec le CD1-SG-IO-Link, les paramètres du capteur sont stockés numériquement et le paramétrage se fait à distance, depuis le maître IO-Link ou l'outil d'ingénierie de l'automate. Le nouveau capteur est reconnu et configuré sans intervention sur l'armoire, et la machine repart avec un réglage identique au précédent.
Mesure d'effort en environnement électriquement perturbé.
À proximité d'un moteur, d'un variateur de fréquence ou d'un poste de soudage, un signal analogique se dégrade sur la longueur du câble. La mesure devient bruitée, instable, et les seuils de contrôle doivent être élargis pour éviter les fausses alarmes, ce qui revient à perdre en sensibilité.
Le CD1-SG-IO-Link numérise la mesure au plus près du capteur et la transmet en liaison numérique point à point. Le signal arrive à l'automate sans perte ni dérive, quelle que soit la longueur de câble, ce qui permet de conserver des seuils serrés et de détecter les écarts réels.
